JSG8型矿井火灾束管监测系统，是我公司自主研发的新一代监测预报井下自然火灾的新产品。系统在微机控制下可将井下监测地点的气体，通过束管连续不断的抽至井上气相色谱仪中进行精确分析，实现对C0、C02、CH4、C2H4、C2H6、C2H2、02、N2、H2等气体含量的在线监测，其分析结果用实时监测报告、分析日报表两种方式提供给有关人员的同时，自动存入数据库中，以便今后对某种气体含量的变化趋势进行分析，预报煤炭自燃的趋势；预测预报发火点的温度变化，在不进行束管监测时，可由人工进样进行一般的气体分析，直接输出分析报告和谱图，鉴定矿井瓦斯等级，校验瓦斯监测仪的准确性等方面提供科学的依据。该系统克服了束管红外线监测气体组分少、精度低、传感器元件需要经常更换，不能有效的对矿井自燃趋势跟踪预报等缺陷。是目前井下自然火灾监测设备理想的更新换代产品。

1、系统组成

井上部分

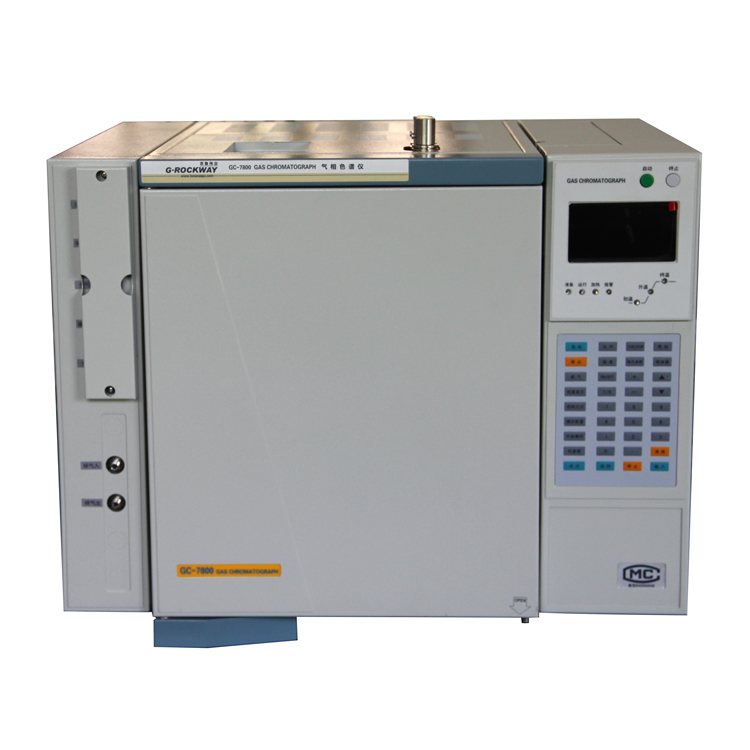

使用输气泵站通过束管将井下监测点气样输送至高精度气相色谱仪进行检测，检测数据通过24位A/D转换器上传至微机，最后将数据直观呈现，实现对煤矿自然火灾的预测预报。

井下部分

将束管敷设至工作面采空区等各监测点，保证束管通顺、无弯折。

2、优势

(1) 自燃火灾预报功能：通过测定自然发火标志气体、烯烷比计算，趋势图的分析及时准确地预测火源温度变化情况。

(2) 三通道24位A/D转换器，采样精度高，采样时间短。

(3) 气体含量超限自动报警。

(4) 分析数据、谱图、参数自动存储、打印。

(5) 具有联网功能，实现分析数据共享。

(6) 单点校正、曲线校正、多次曲线拟合方式。

(7) 峰识别及峰处理能力极强，采样精度高，对于小峰，拖尾峰、溶剂峰均可处理。

(8) 操作简便，重复性好，提供多种采样控制及事后处理手段，提供工作效率。

(9)多量程切换，适应微量，常量多浓度的检测。

(10)采样频率：100次/秒S。

(11)采样灵敏度：0.1mv/s

(12)量程：±3.3V

(13)峰检测方式：峰高、峰面积。

(14)爆炸三角形软件能根据分析结果判别被测气体爆炸危险程度。

3、技术参数

1、控制检测路数：8-32路束管（可扩充）；

2、实现监测控制室全自动井下气体采样；

3、运行时间：24小时连续循环监测或人工设定；

4、束管监测气体组份为：CO、CO2、O2、N2、CH4、C2H4、C2H6、C2H2、H2。

5、气相色谱仪测量精度：常量分析：O2≤0.1%、N2≤0.1%微量分析：CO2≤0.1ppm、CH4≤0.1ppm、 C2H4 、C2H4、C2H6≤0.1ppm 、CO、H2≤0.1ppm；

6、系统测量精度：≤1.0%；

7、分析速度：一次进样完成矿井常量及微量气体分析3-6min；

8、系统抽气距离≤18000m（标准有效设计距离）。
